AH渣漿泵


添加時間:2017-04-27




渣漿泵結構

AH渣漿泵、雜質泵為懸臂、臥式雙殼軸向吸入離心渣漿泵。泵的吐出口位置可根據需要按45℃間隔,旋轉八個不同的角度安裝使用。

渣漿泵材質

AH渣漿泵、雜質泵的泵體具有可更換的耐磨金屬內襯,葉輪、護套、護板等過流部件均采用耐磨金屬。

渣漿泵使用

在小流量低揚程區域內,可以輸送強磨蝕渣漿;在高揚程大流量區域內輸送輕磨蝕渣漿。適用于冶金、礦山、煤炭、電力、建材等工業部門輸送強磨蝕、高濃度渣漿,該類型泵也可以多級串聯使用。渣漿泵密封形式:AH渣漿泵、雜質泵的軸封可采用填料密封、副葉輪密封、填料加副葉輪密封、機械密封等型式。

渣漿泵傳動型式:DC直聯傳動,CR平行皮帶傳動,ZVZ上下皮帶傳動,CV立式皮帶傳動等型式。

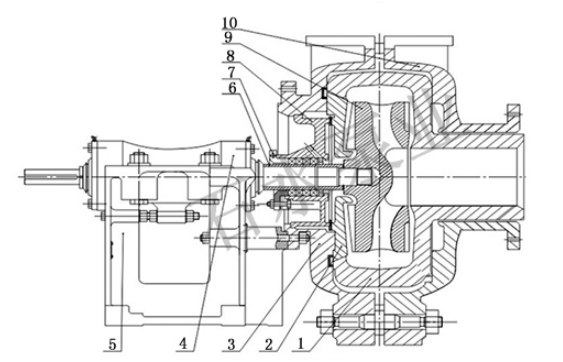

渣漿泵結構:

1、渣漿泵護套          2、渣漿泵后護板          3、渣漿泵泵體

4、軸承組件             5、渣漿泵托架             6、密封組件

7、減壓蓋                8、付葉輪                   9、渣漿泵葉輪

10、泵蓋


渣漿泵性能參數表


型號

配帶功率
P(KW)

清水性能


流量Q
(m3/h)

揚程H
(m)

轉速
n(r/min)

****效率
η%

汽蝕余量
NPSH(m)

重量
(Kg)

1.5/1B-AH

2.2-15

3.6-20

5-68

1200-3800

40

2-4

91

2/1.5B-AH

2.2-15

7-48

7-62

1200-3200

45

3.5-8

118

3/2C-AH

4-30

21-86

12-65

1300-2700

55

4-6

191

4/3C-AH

5.5-30

50-150

9-45

1000-2000

71

4-6

263

4/3D-AH

7.5-60

68-160

10-52

1000-2200

71

4-6

363

6/4D-AH

15-60

72-360

12-56

800-1550

65

5-8

626

6/4E-AH

22-120

93-385

12-63

800-1600

65

5-8

728

8/6E-AH

18.5-120

360-820

10-61

500-1100

72

2-9

1473

8/6R-AH

110-300

360-820

10-61

500-1140

72

2-9

1836

10/8ST-AH

45-560

630-1300

11-60

400-850

71

4-10

3750

12/10ST-AH

55-560

800-1900

7-58

350-730

82

6

4318

14/12ST-AH

75-560

1200-2600

13-60

300-600

77

3-10

4609

16/14TU-AH

160-1200

1368-3000

11-60

250-550

79

4-10

10000
